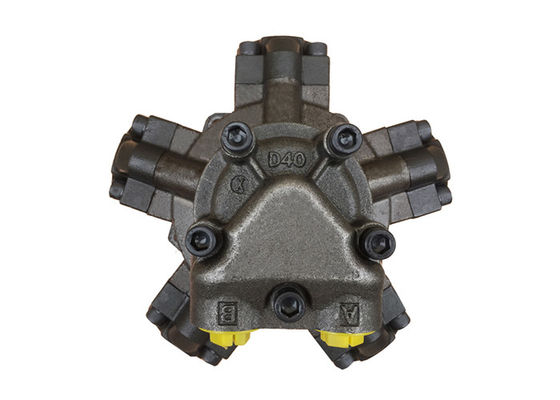

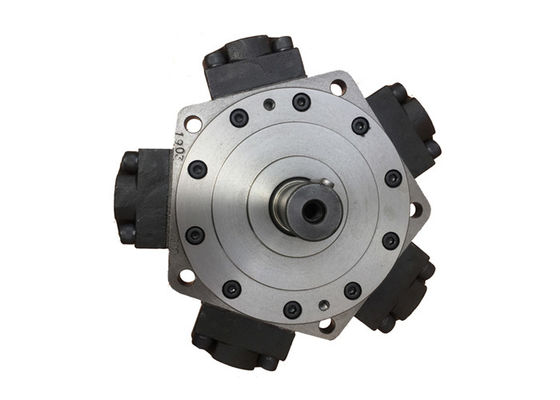

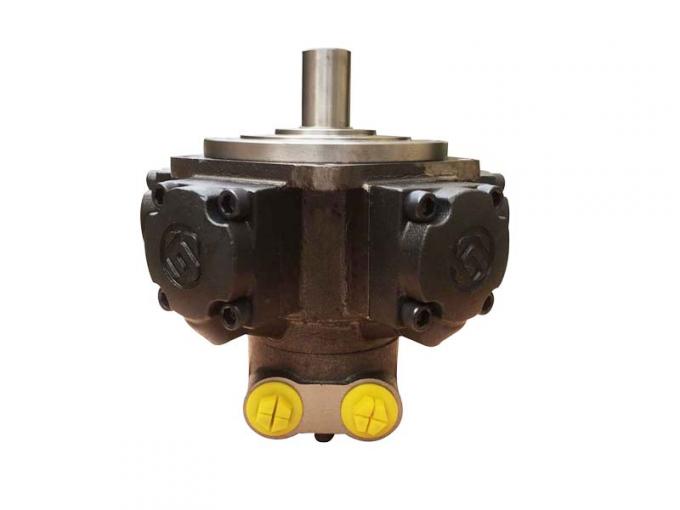

856 motor impulsor hidráulico del solenoide 500RPM de N.M Large Starting Torque para la metalurgia

Nombre de parte: Sol Hydraulic Motors modificado para requisitos particulares esfuerzo de torsión que comienza grande


Aplicado especialmente en la mina y la maquinaria plástica

Poder aplicada en la transmisión hidráulica de la explotación minera, construcción, dirigiendo la maquinaria, el equipo de la elevación y de transporte, la metalurgia, las minas del petróleo y de carbón, la maquinaria marina, la maquinaria plástica, la perforación geológica y la otra maquinaria.

El cigüeñal de la serie de NIM y el tipo de la biela con los motores hidráulicos del alto-esfuerzo de torsión de poca velocidad se fabrican según tecnología y estándares italianos.

Características principales:

1. la estructura del Cinco-pistón con el eje excéntrico y la frecuencia baja de la excitación, tiene de poco ruido;

2. Esfuerzo de torsión que comienza grande, buena estabilidad en de poca velocidad;

3. Distribuidor plano patentado del aceite de la remuneración con buena confiabilidad y ninguna salida; Un anillo de cierre aplicado entre el pistón y la manga del émbolo, proporcionó eficacia en grandes cantidades;

4. Las ayudas de rodillo se proporcionan entre el cigüeñal y la biela. Por lo tanto tiene alta eficacia mecánica.

Principio de la estructura:
Por la acción de la presión hydráulica, genera un empuje en el cuerpo del émbolo, que actúa en el centro del cigüeñal a través de la biela. Haga que el eje de salida gira, al mismo tiempo, la placa de la distribución de aceite giran también. Cuando la posición del cuerpo del émbolo al punto muerto inferior, el cilindro del émbolo está conectada con el puerto de aceite y el émbolo es empujado hacia arriba por el cigüeñal. En este momento, el aceite hidráulico está de nuevo al tanque. El cuerpo del émbolo está conectado con aceite de la presión del cielo y tierra sucesivamente, y el esfuerzo de torsión de conducción generado por cada cuerpo del émbolo al centro del eje de salida se añade en la misma dirección, haciendo el motor que se transmitirá fuera del eje para obtener un esfuerzo de torsión rotatorio continuo y equilibrado. Cuando usted cambia la dirección del flujo del aceite, usted puede cambiar la dirección de la rotación del motor.

Parámetros técnicos:


Dibujos de detalle y curvas de funcionamiento:


Otros dibujos
